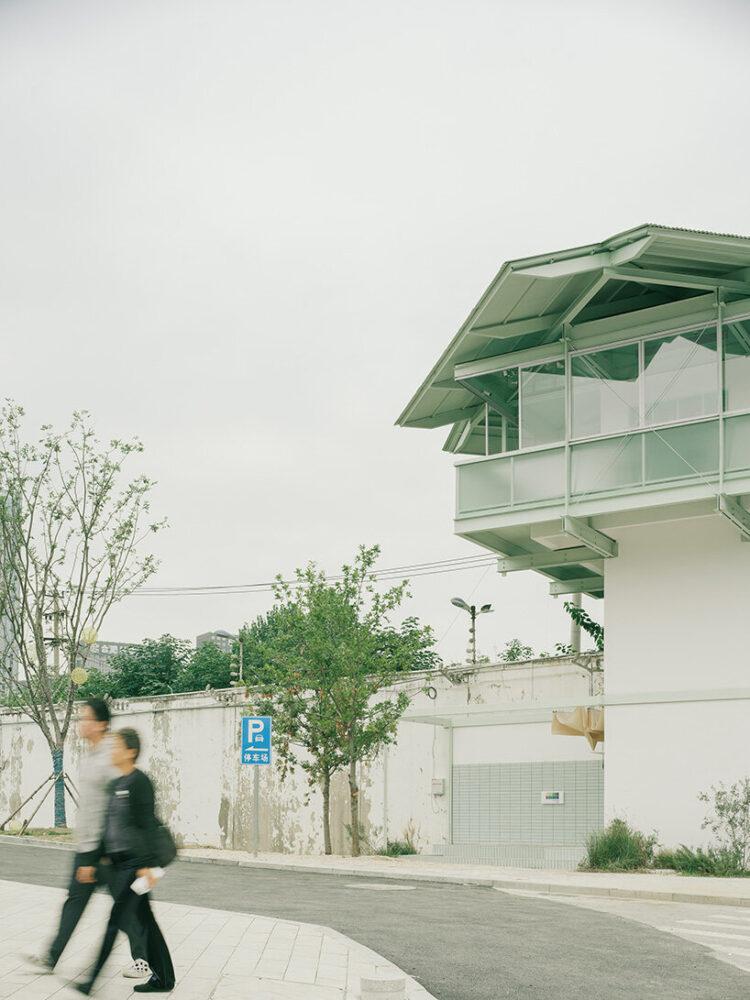

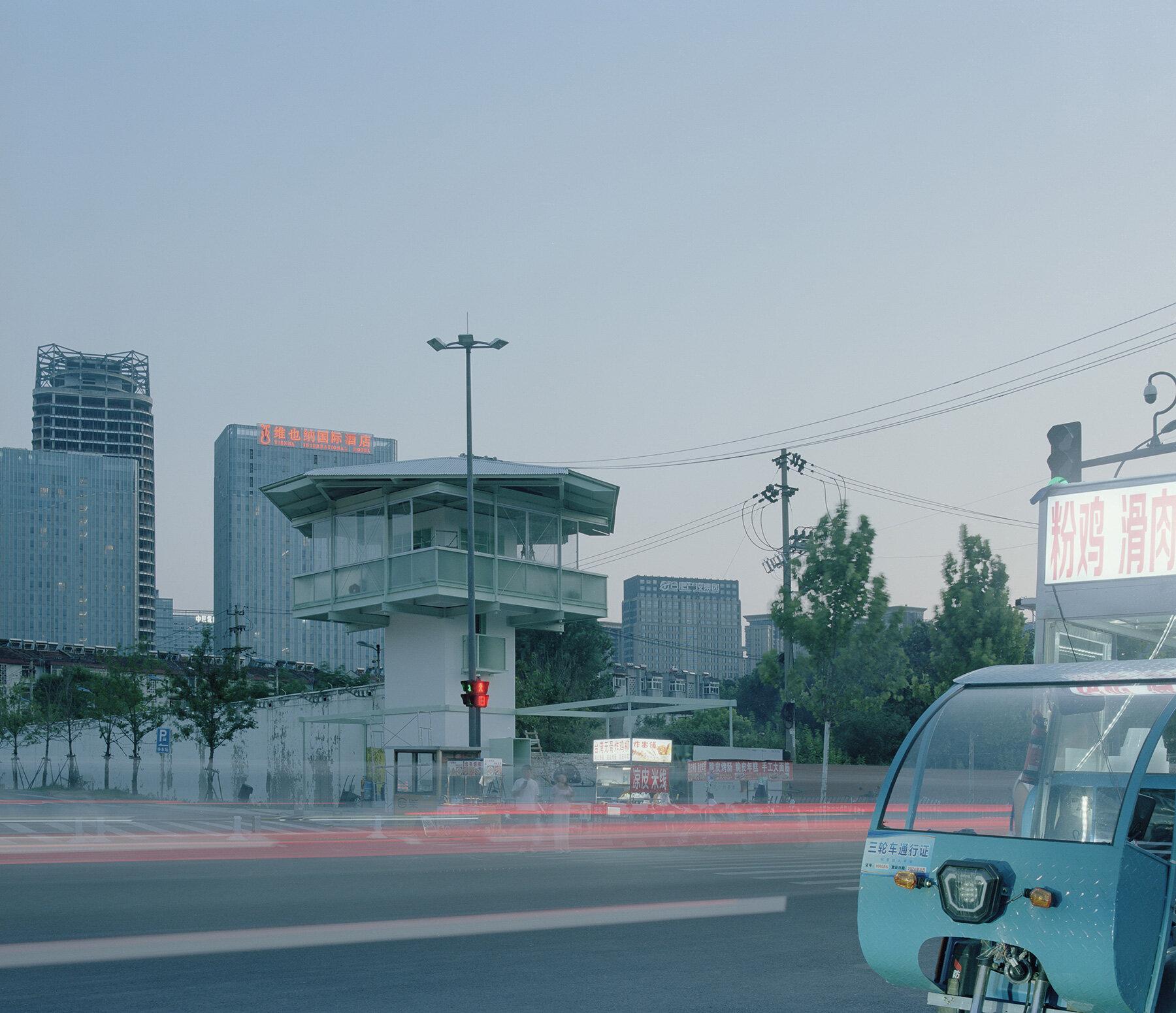

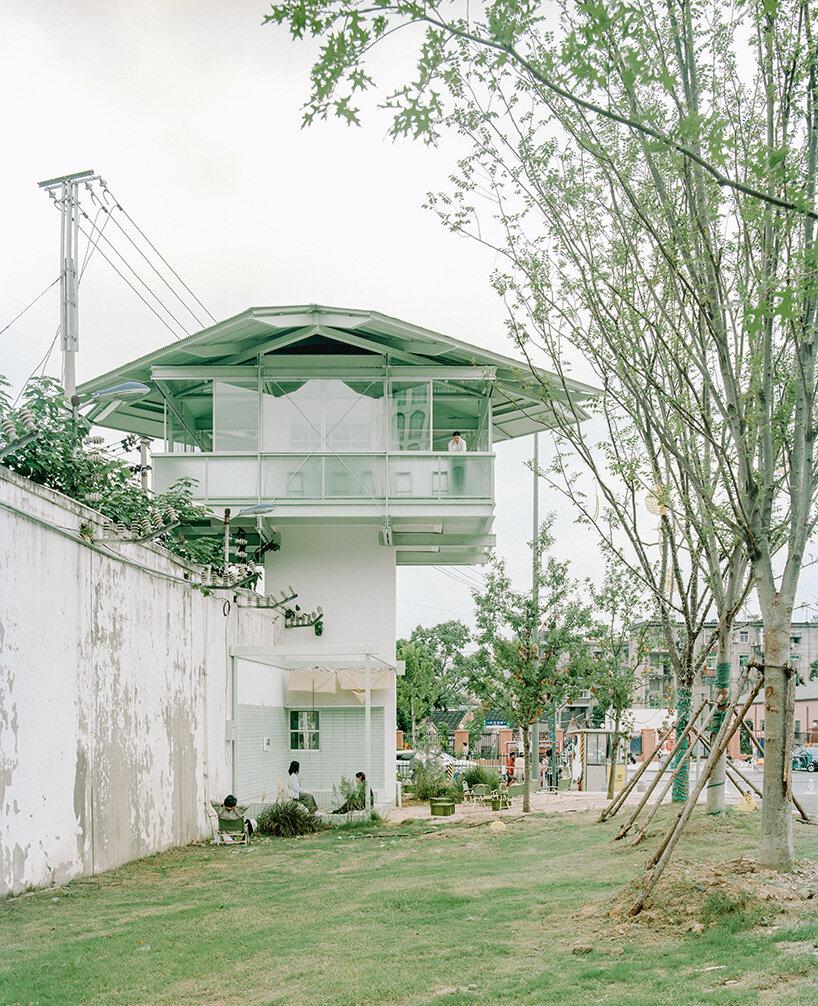

В китайском городе Хэфэй на территории культурно-творческого парка «Хэчай 1972», созданного на месте бывшей тюрьмы, реконструировали сторожевую башню. Бюро SZ-Architects преобразовало это сооружение в небольшой круглосуточный книжный магазин площадью 70 квадратных метров.
Идея проекта появилась неожиданно. Архитекторы, работавшие над другим объектом в этом парке, обратили внимание на заброшенную башню, которая осталась нетронутой во время общей реконструкции территории. Они предложили администрации парка превратить ее в микро-книжный магазин для жителей окрестных районов.

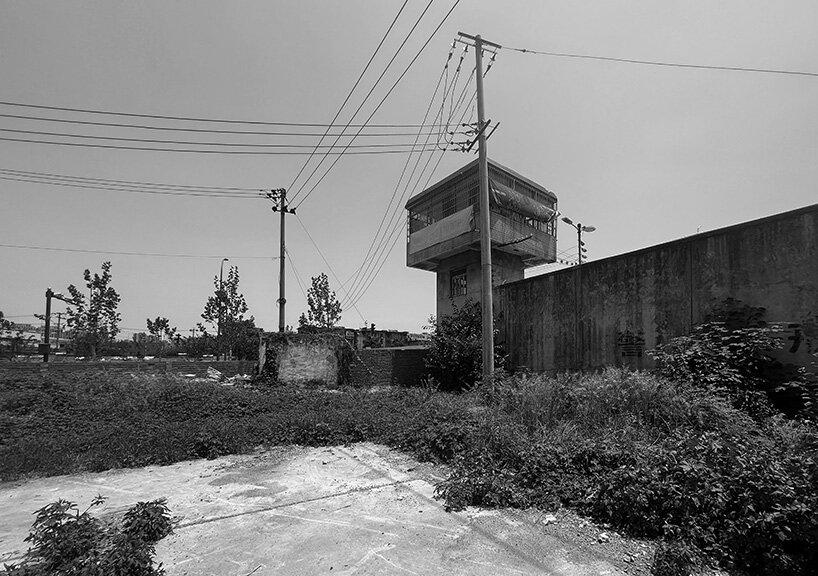

Смотровая башня до реконструкции

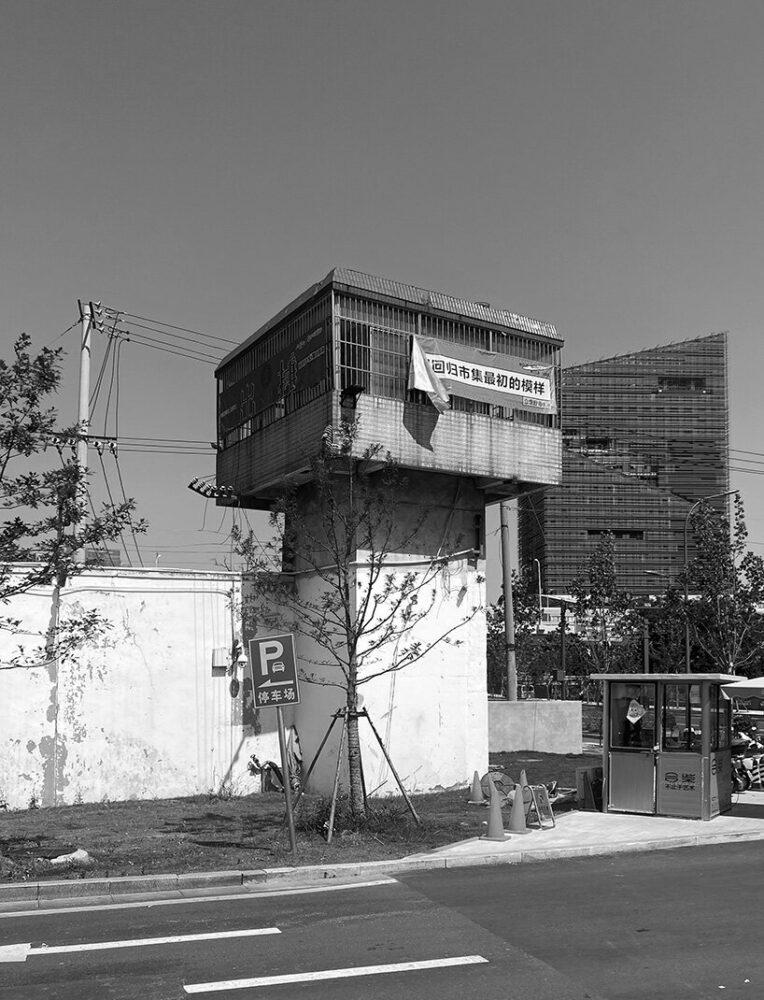

Смотровая башня до реконструкции
Новая функция здания создает прямой контраст с его прошлым. Там, где раньше осуществлялся строгий контроль и наблюдение за заключенными, теперь появилось открытое, ничем не охраняемое пространство, доступное для всех в любое время суток. Магазин перенял философию существующей сети «Очень маленький книжный», где книги формируются за счет личных коллекций и пожертвований, а атмосфера постепенно создается самими посетителями.
Оригинальные чертежи башни 1997 года не сохранились, поэтому перед началом работ проведели геотехническое и структурное обследование. Архитекторы укрепили существующую конструкцию: усилили угловые колонны стальными обручами, перекрытие второго этажа сделали более прочным, а сечение бетонных балок крыши увеличили. Часть наружных стен была укреплена с помощью специальной техники заполнения швов высокопластичным бетоном.

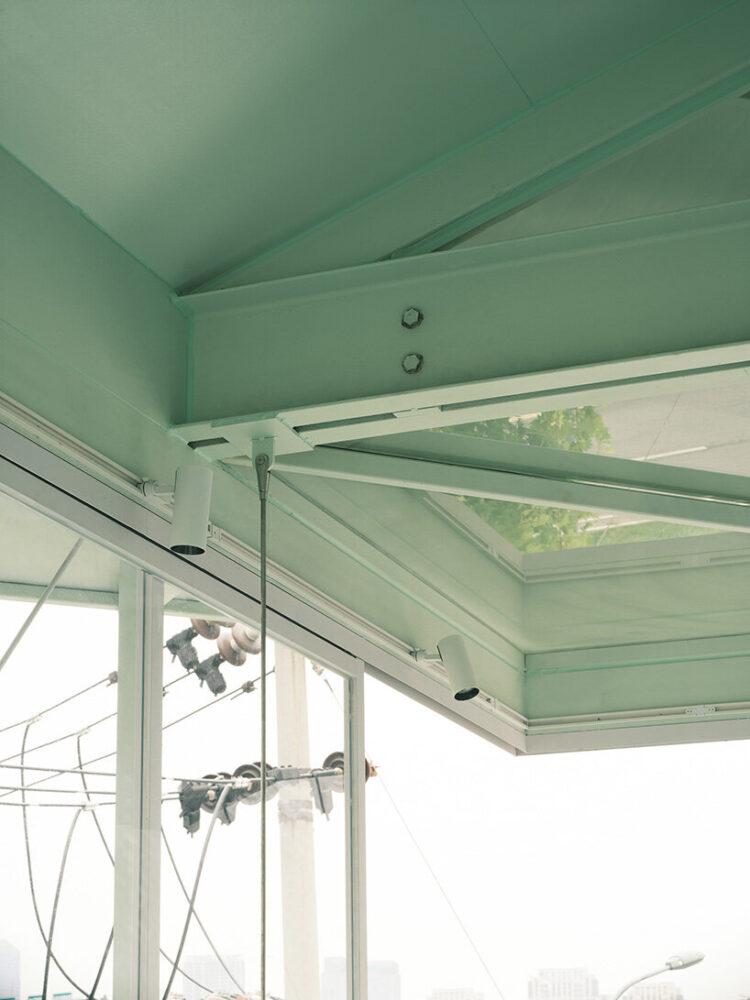

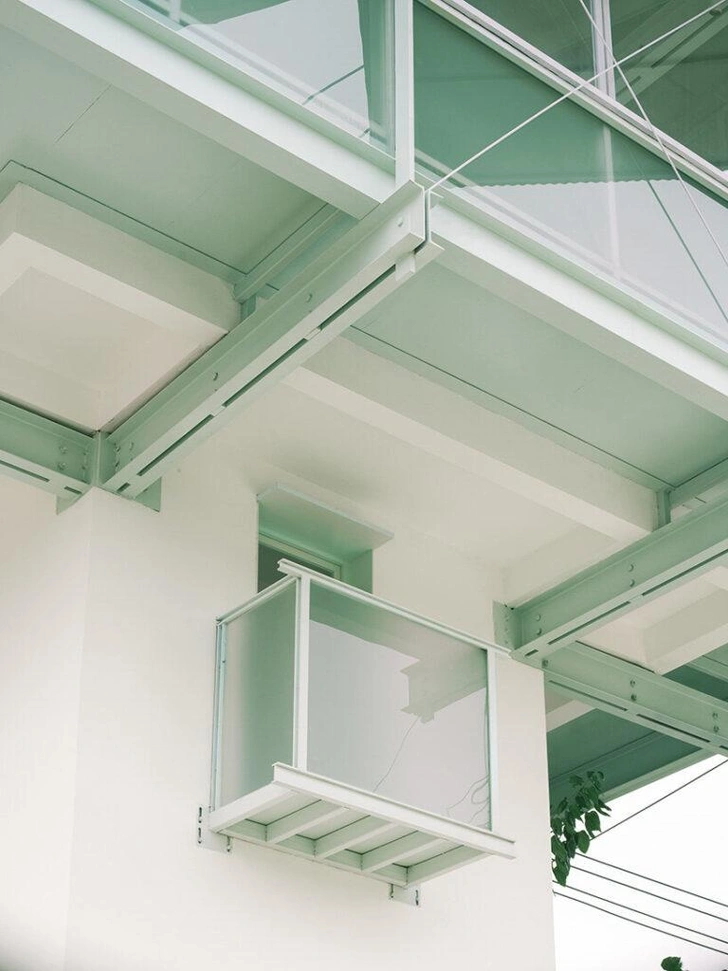

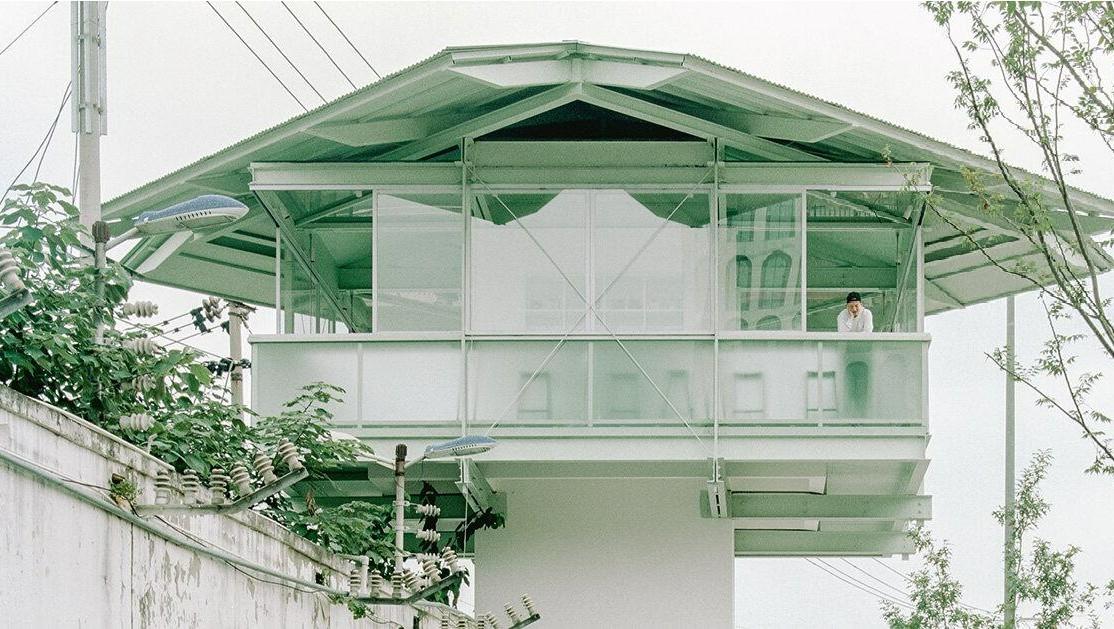

Чтобы не создавать дополнительной нагрузки на историческую конструкцию, новое внутреннее устройство магазина реализовали с помощью подвесной стальной системы. На предварительно усиленные балки крыши уложили восемь С-образных стальных профилей, которые позволили вынести новый верхний уровень за пределы исходных стен, немного увеличив полезную площадь.

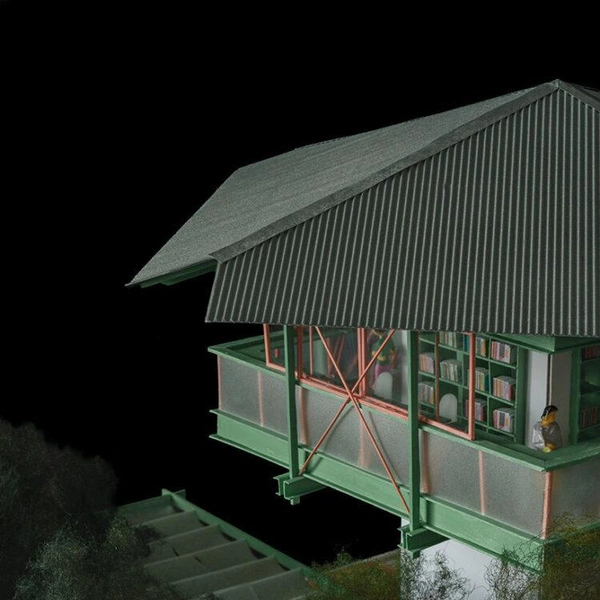

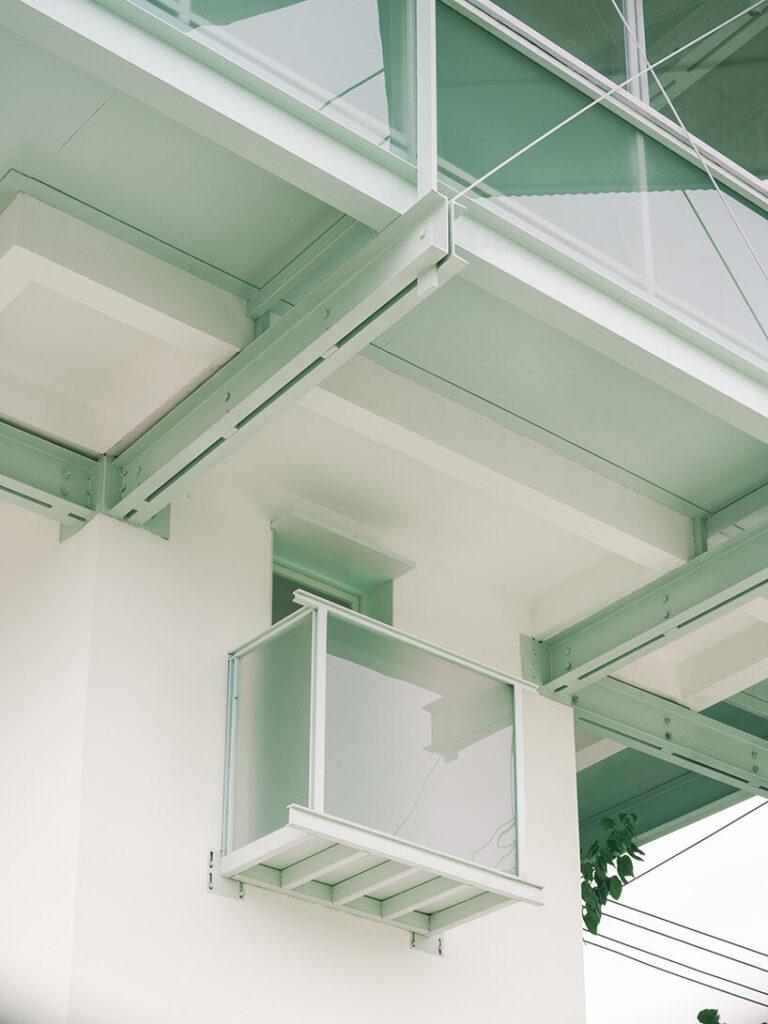

К ним на стальных подвесных стержнях прикрепили новый пол, создав таким образом самонесущую раму для размещения мебели, полок и лестницы. Дополнительно через одно из оригинальных окон встроили консольный балкон, который визуально и функционально расширил пространство магазина наружу.

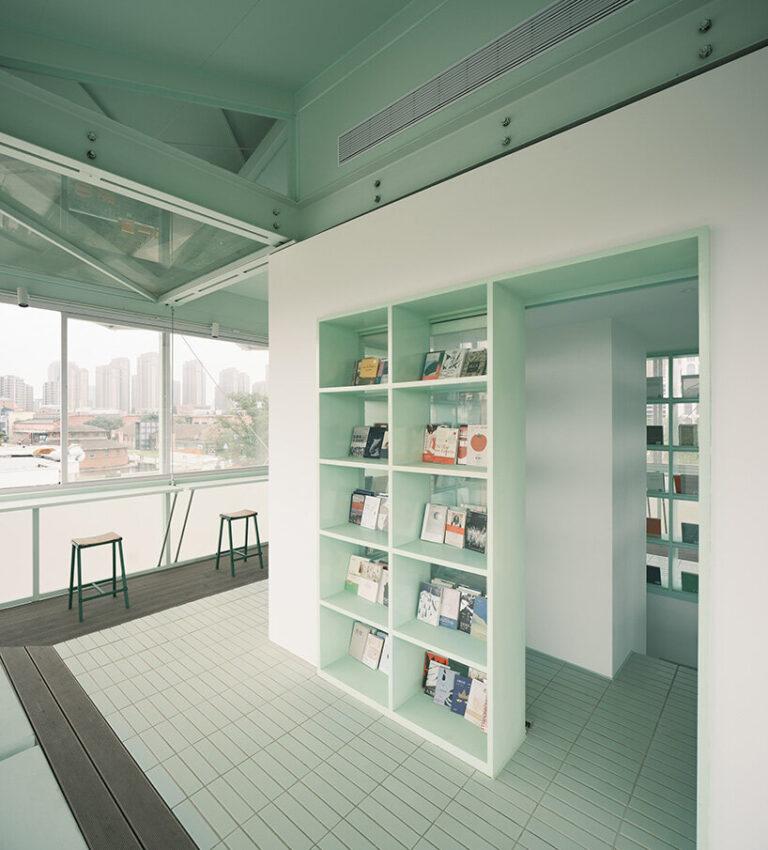

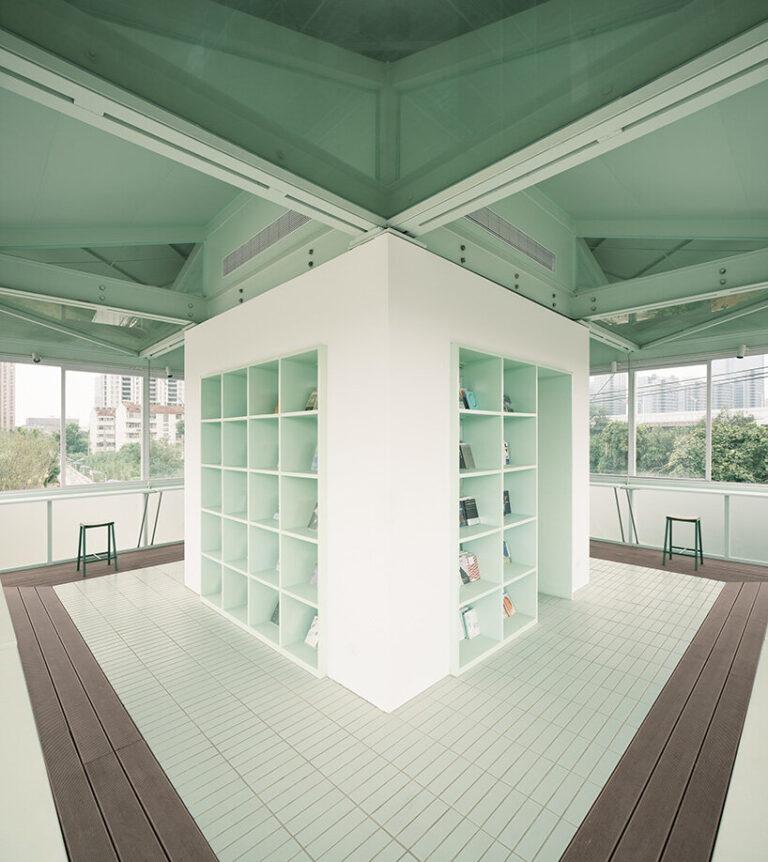

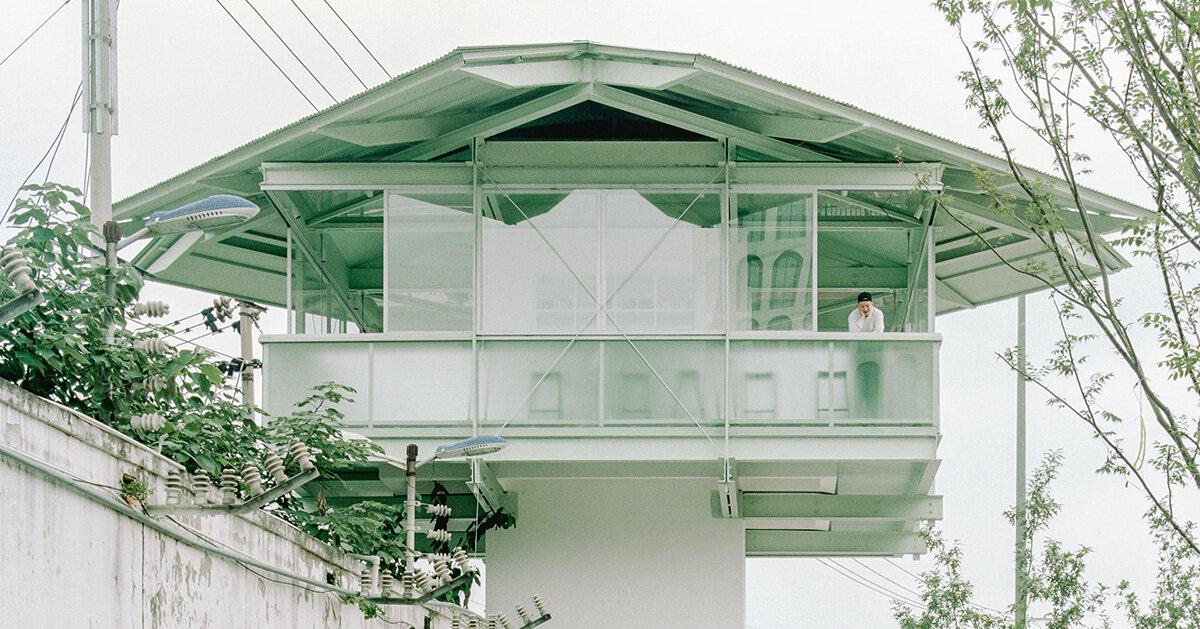

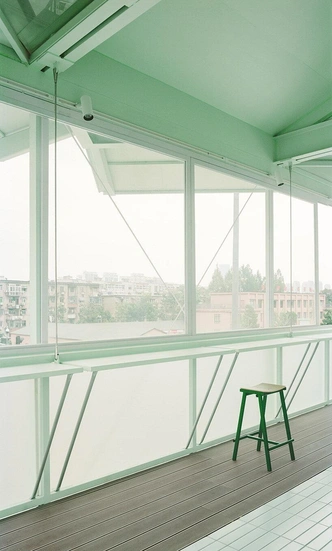

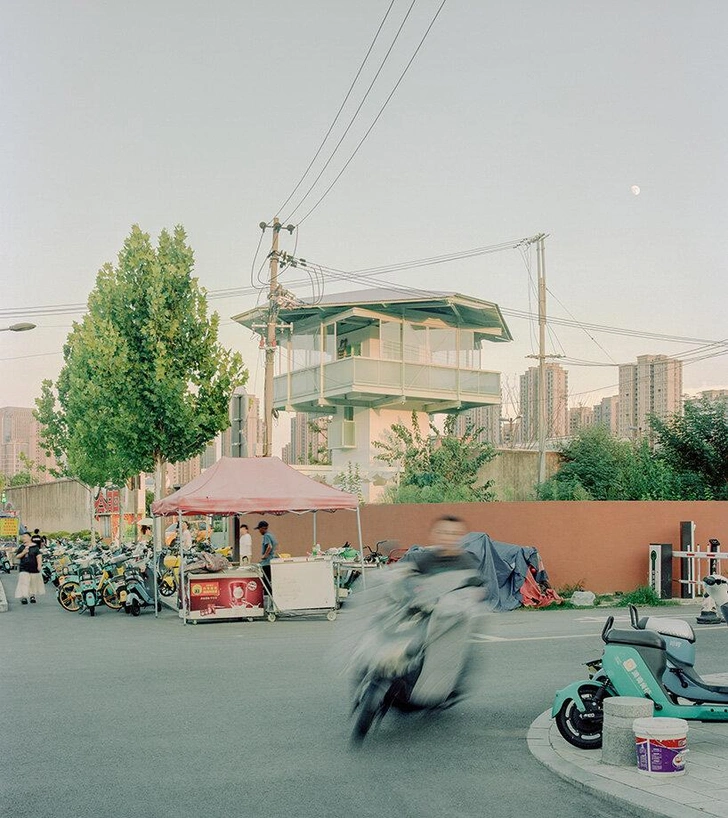

При проектировании учитывали ограничения площадки. Например, близко проходящие высоковольтные кабели повлияли на форму новой крыши, заставив архитекторов сделать ее углы скошенными. На верхнем уровне, где раньше находилась смотровая площадка, вдоль всех четырех стен разместили книжные полки.

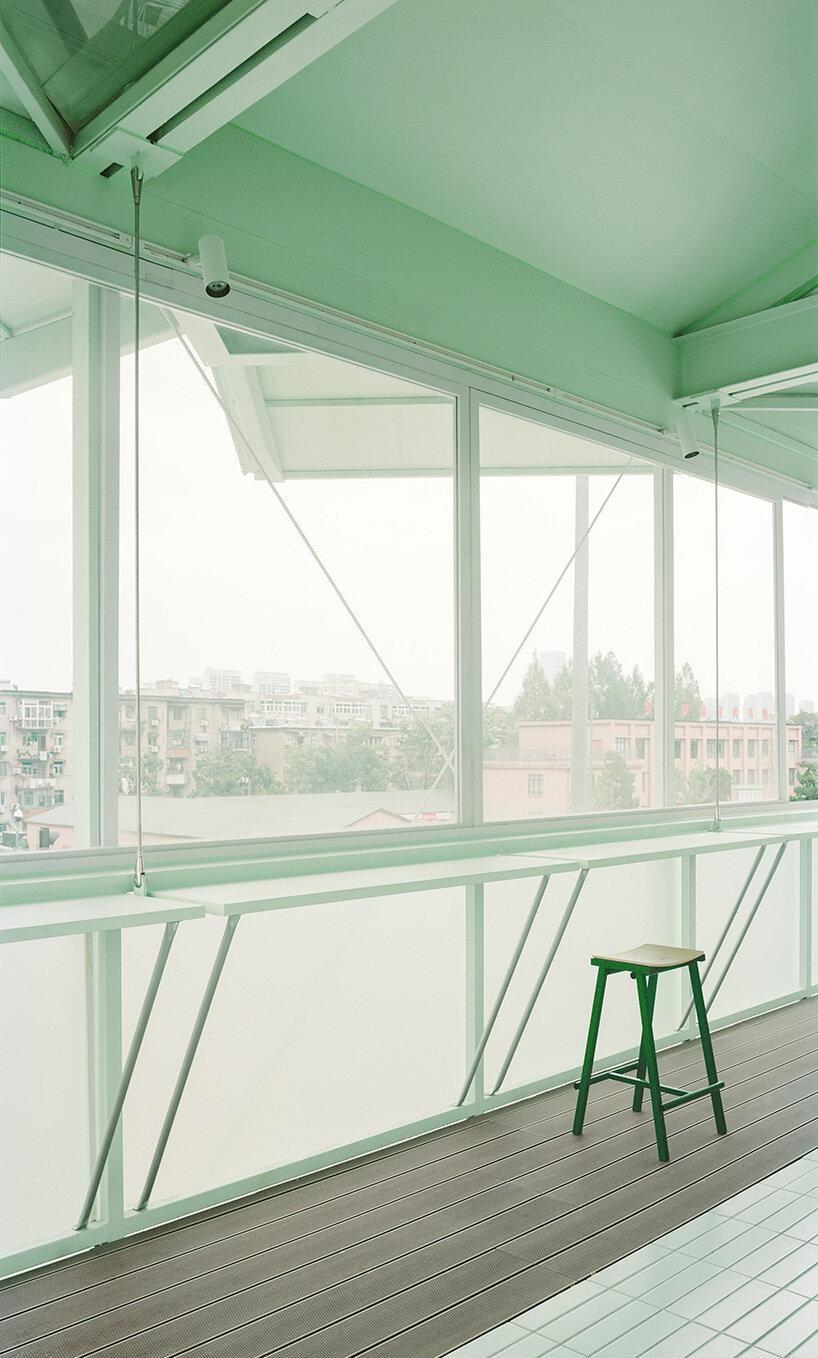

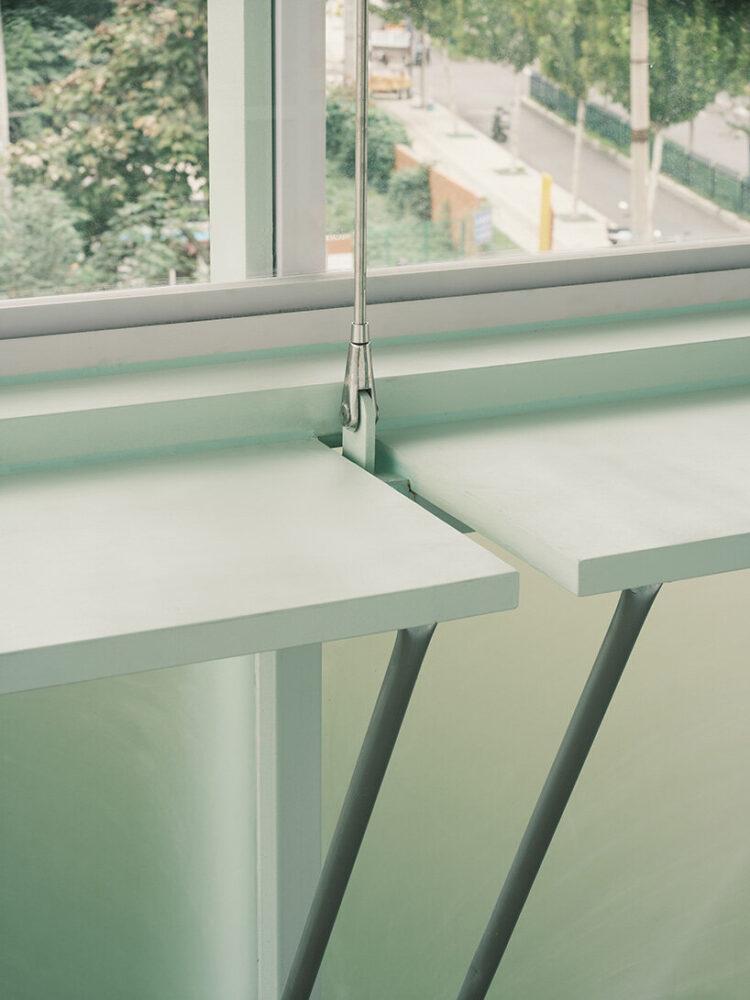

Читальные столы интегрированы в несущую стальную конструкцию. Вся мебель и система хранения выполнены по принципу легкого каркаса — как сборные конструкции, которые минимально давят на старые стены, которые специально оставили преимущественно пустыми. Архитекторы рассчитывают, что со временем их поверхность покроется открытками, рисунками и записями посетителей.

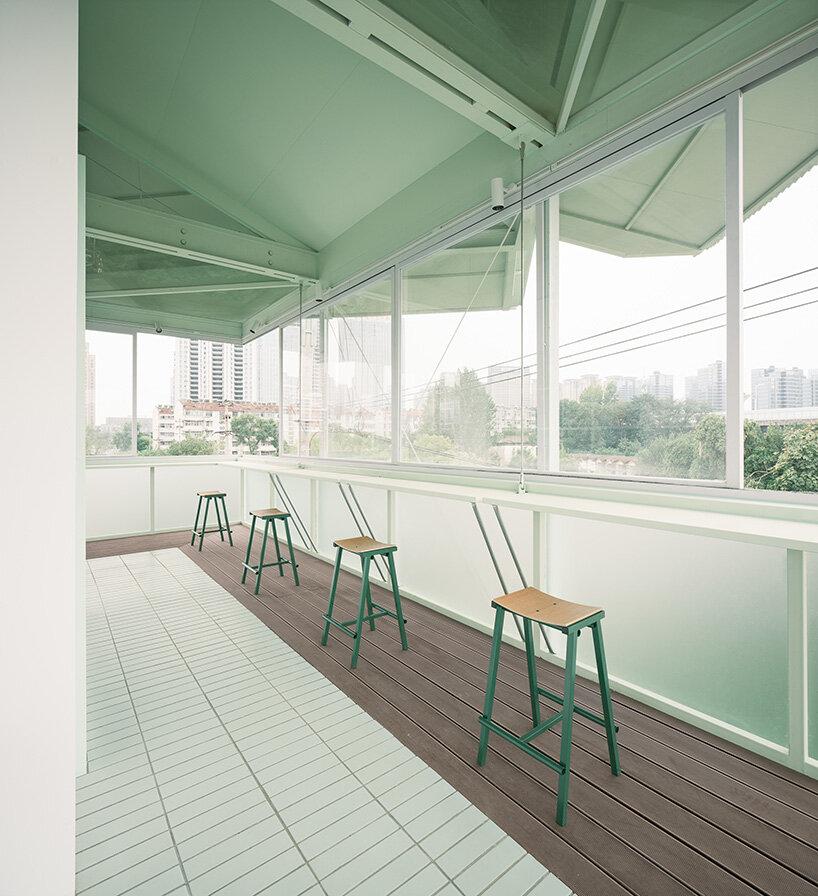

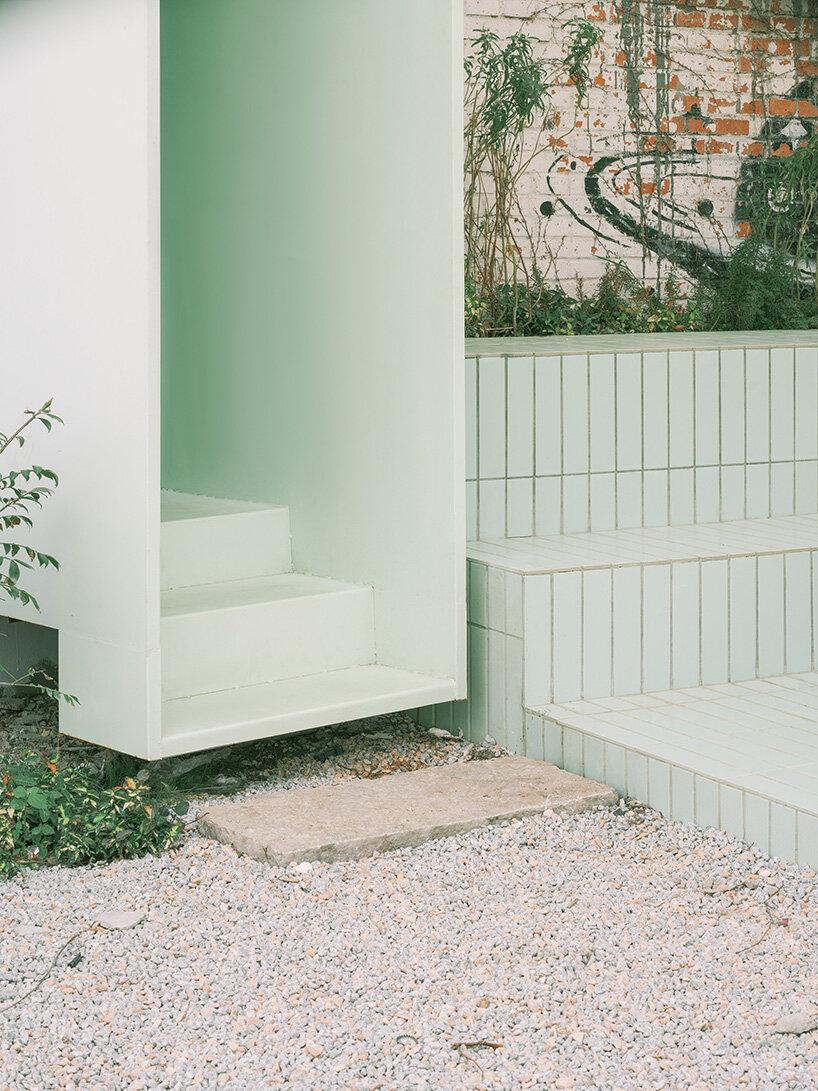

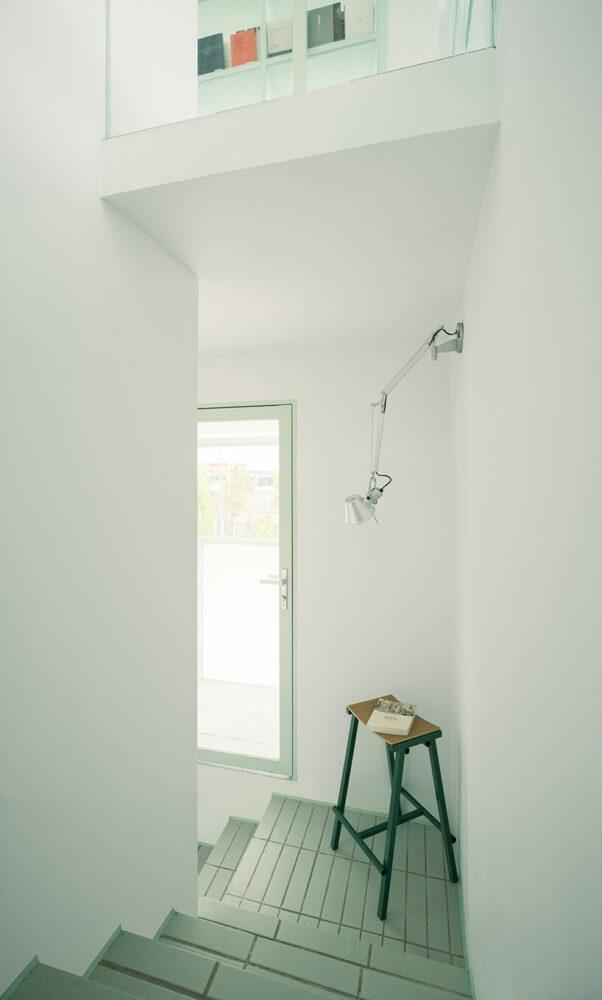

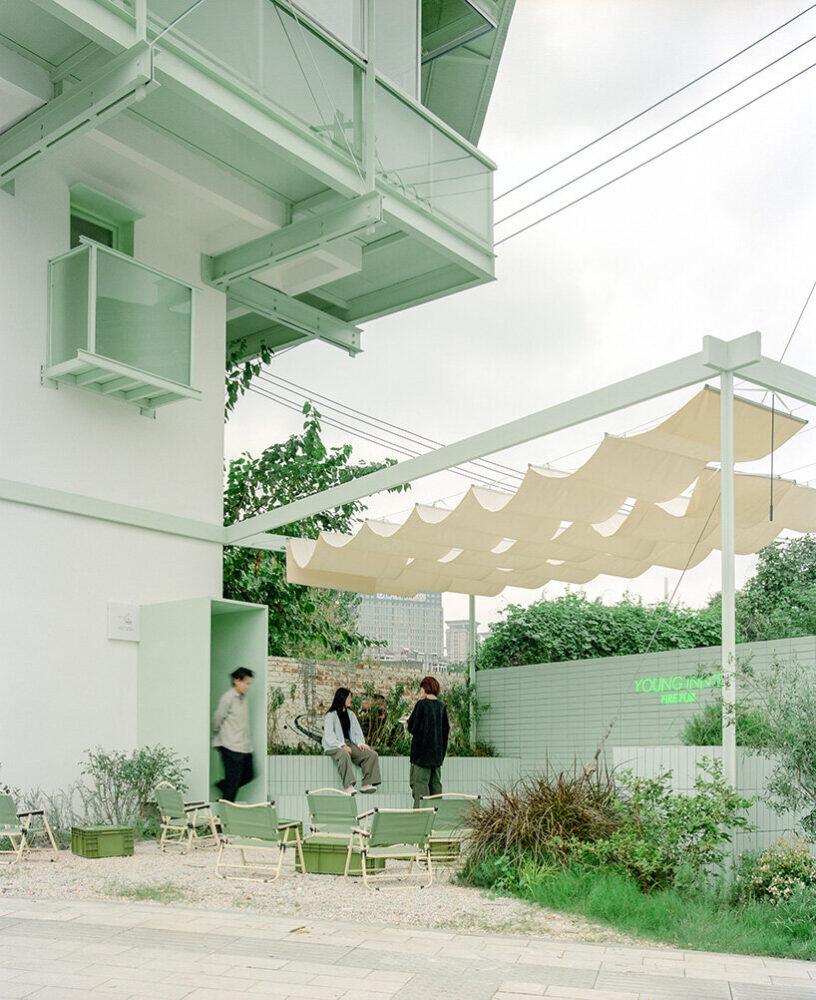

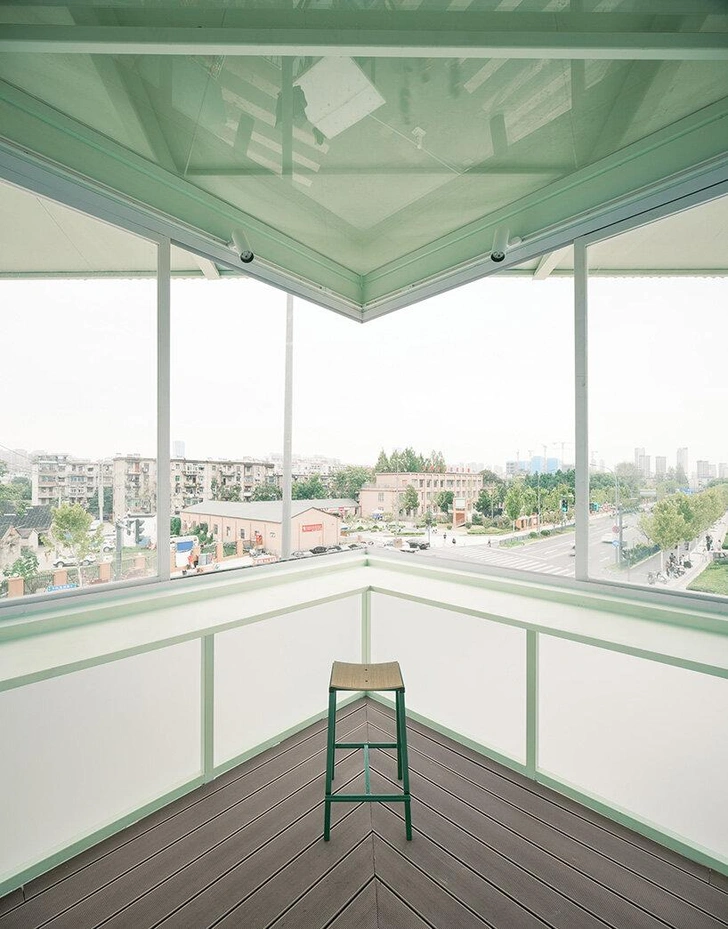

Угловые раздвижные окна открывают панорамный вид на парк, превращая бывший наблюдательный пункт в общественную смотровую площадку. Усиленная и обновленная лестница теперь служит служебной шахтой, а ее внешняя сторона используется как «стена сообщений» для посетителей. Снаружи, с северной и южной сторон, организованы две платформы для обслуживания посетителей и проведения небольших мероприятий, что дополнительно связывает магазин с жизнью парка.
